Modelo PLUS

Toldo brazo invisible.

image description

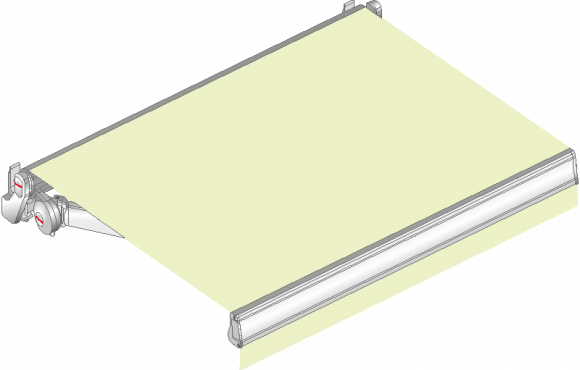

TOLDO BRAZO INVISIBLE PLUS

PLUS

El modelo PLUS de brazos articulados, montados sobre barra cuadrada de 40 x 40, está especialmente indicado para cubrir grandes superficies de hasta 7 m de línea por 3,50 m de salida. Su soporte permite una fijación tanto frontal como a techo. Posibilidad de montar de 2 a 4 brazos articulados. Su inclinación de brazos de 0º a 80º.

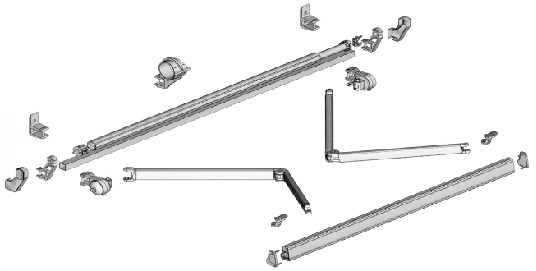

CONJUNTO FORMADO POR:

  • Soportes de aluminio.
  • Juego de brazos articulados.
  • Máquina cuadrada 1/11.
  • Manivela de 150 cm.
  • Tubo superior de 70 mm hasta 500 cm.
  • Tubo superior de 80 mm a partir de 500 cm.
  • Perfil de carga de aluminio Bambú.

CE EN-13561:2004 EN-1933:1999

Brazos articulados
Inclinación regulable
SALIDA LÍNEA MÍN
2 brazos		 LÍNEA MÍN
3 brazos		 LÍNEA MÍN
4 brazos
125 cm 173 cm 250 cm 327 cm
150 cm 198 cm 287 cm 377 cm
175 cm 223 cm 325 cm 427 cm
200 cm 256 cm 374 cm 494 cm
225 cm 281 cm 414 cm 544 cm
250 cm 306 cm 450 cm 594 cm
275 cm 340 cm 501 cm 661 cm
300 cm 365 cm 538 cm 710 cm
325 cm 390 cm 576 cm 761 cm
350 cm 415 cm 614 cm 812 cm

ACABADOS

  • Acabados estándar en
    • BLANCO
    • PLATA
    • BRONCE
    • NEGRO
    • INOX
    • LACADOS "RAL" ref: 7011, 7022 y 8014.
  • Acabados especiales con incremento del 8%
    • LACADOS "RAL" ref: 1013, 3005, 6005, 6009, 7035, 8017 y 8019.
  • Otros colores consultar.

MOTORIZACIÓN | Potencia de los motores según dimensiones, expresado en "NW" Newtons

SALIDA

LíNEA 200 cm 250 cm 300 cm 350 cm 400 cm 450 cm 500 cm 550 cm 600 cm 650 cm 700 cm NW
125 cm 30
150 cm 30
175 cm 40
200 cm 40
225 cm 40
250 cm 40
275 cm 40
300 cm 50
325 cm 80
350 cm 80
