Modelo STAR CRUZADO

Toldo brazo invisible.

image description
PERSITEC

STAR CRUZADO

El modelo STAR CRUZADO de brazo articulado, está indicado para cubrir hasta 3,25 m de salida para situaciones de líneas reducidas. Su soporte permite la fijación tanto frontal como lateral y a techo. Inclinación de brazos de 0º a 45º.

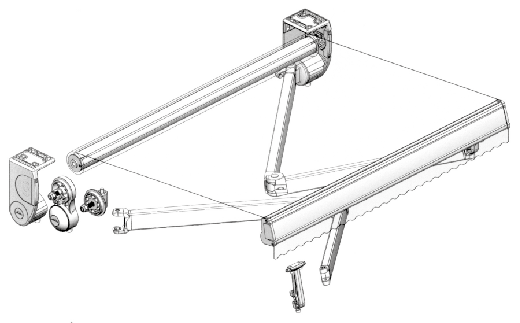

CONJUNTO FORMADO POR:

  • Juego de soportes de aluminio.
  • Juego de brazos articulados.
  • Kit brazo cruzado.
  • Máquina cuadrada 1/11.
  • Manivela de 150 cm.
  • Tubo superior de 70 mm.
  • Perfil de carga de aluminio Bambú.

CE EN-13561:2004 EN-1933:1999

Brazos articulados

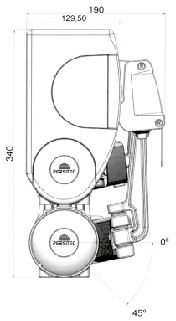

Inclinación máxima
SALIDA LÍNEA MÍNIMA
125 cm 112 cm
150 cm 122 cm
175 cm 135 cm
200 cm 147 cm
225 cm 160 cm
250 cm 172 cm
275 cm 185 cm
300 cm 197 cm
325 cm 210 cm

ACABADOS

  • Acabados estándar en
    • LACADO BLANCO
    • PLATA
    • BRONCE
    • NEGRO
    • INOX
    • LACADOS "RAL" ref: 7011, 7022 y 8014.
  • Acabados especiales con incremento del 5%
    • LACADOS "RAL" ref: 1013, 3008, 6005, 6009, 7035, 8017 y 8019.
  • Otros colores consultar.

MOTORIZACIÓN | Potencia de los motores según dimensiones, expresado en "NW" Newtons

SALIDA

LíNEA 150 cm 200 cm 250 cm 300 cm 350 cm 400 cm 450 cm 500 cm NW
125 cm 30
150 cm 30
175 cm 30
200 cm 40
225 cm 40
250 cm 40
275 cm 40
300 cm 50
325 cm 50
